Choisir un bois de charpente adapté est une décision structurante pour la solidité et la durabilité d’une toiture ou d’un ouvrage en bois. Entre classes de résistance mécanique, classes d’emploi et sections, il est facile de s’y perdre. Nous vous proposons un guide clair et technique qui met au net les normes clés et les critères qui comptent vraiment. Vous saurez ainsi dimensionner une section de bois de charpente de façon fiable et sélectionner la classe de résistance pertinente pour vos projets. L’objectif est de sécuriser la pose et d’optimiser le coût global en privilégiant les bonnes références dès le début.
Comprendre les Sections et Classes de Résistance du Bois de Charpente
Temps de lecture : ~8 min
- Bois de charpente et classes de résistance mécanique
- Classes d’emploi et durabilité en service
- Sections de bois de charpente et tolérances dimensionnelles
- Exemples d’application et choix d’essences
- Avantages et limites des classes et sections
- Contrôles à réception et conformité normative
- Mini FAQ
- Synthèse
Bois de charpente et classes de résistance mécanique
La norme NF EN 338 définit les classes de résistance du bois de structure à partir d’essais de flexion à 12 % d’humidité. Ces classes orientent le choix des essences et permettent d’adapter la section de bois de charpente au besoin réel. La lettre C vise les résineux et le peuplier, la lettre D vise les feuillus. Le lamellé collé est identifié par GL.
| Classe | Résistance en flexion MPa | Essences typiques | Usage en charpente |
|---|---|---|---|
| C18 | 18 | Résineux d’entrée de gamme | Ouvrages légers |
| C24 | 24 | Sapin, épicéa, douglas | Charpentes standards |
| C30 | 30 | Résineux sélectionnés | Charges élevées |
| D30 | 30 | Feuillus comme le chêne | Éléments robustes |
Dans la pratique, le C24 s’impose comme un standard fiable pour les charpentes courantes. Un bois de classe supérieure permet de réduire la section pour une même portée et un même chargement, conformément aux principes de calcul de l’Eurocode 5. À l’inverse, descendre en classe impose d’augmenter la section ou de réduire la portée.
Comment lire ces classes et où les trouver

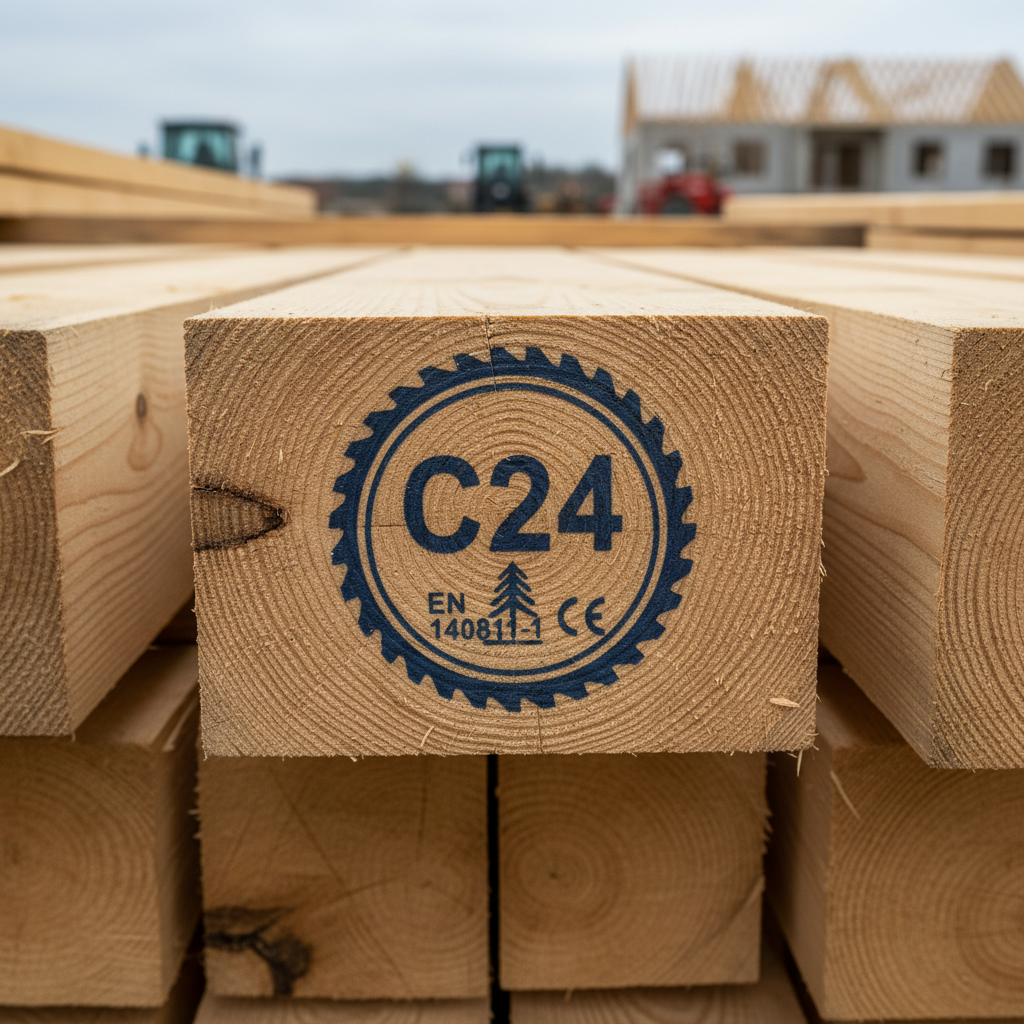

Le classement peut être réalisé visuellement selon des correspondances normalisées ou par machine suivant les exigences de la filière. Le marquage CE est obligatoire sur les bois structuraux et indique notamment la classe de résistance, l’essence et l’organisme notifié. À la réception, vérifiez systématiquement ce marquage et la cohérence avec les documents de chantier.
Classes d’emploi et durabilité en service
Les classes de résistance indiquent la performance mécanique. Les classes d’emploi NF EN 335 définissent l’exposition à l’humidité et aux agents biologiques. Pour une charpente sous couverture, visez la classe 2 (milieu intérieur occasionnellement humide, humidité du bois ≤ 20 %). La classe 1 reste insuffisante dès lors que l’humidification occasionnelle existe. Les classes 3 à 5 concernent des expositions extérieures plus sévères ou des bois en contact avec le sol.
Privilégiez des essences naturellement durables ou des bois traités pour résister aux insectes et aux champignons. L’humidité de mise en œuvre doit rester inférieure à 22 % pour limiter le retrait, le tuilage et les déformations. En zone à risque termites, intégrez une protection adaptée et choisissez des éléments traités lorsque la classe d’emploi est plus sévère.
Sections de bois de charpente et tolérances dimensionnelles
Tolérances dimensionnelles NF EN 336
Pour les sections rectangulaires d’ossature et de charpente, deux classes de tolérance existent :
– Classe 1 (ossatures) : pour des pièces ≤ 100 mm, tolérance +3 mm/−1 mm.
– Classe 2 (charpentes industrielles) : pour des pièces ≤ 100 mm, tolérance +1 mm/−1 mm.
Ces tolérances soulignent qu’une pièce dite 75×225 mm ne mesure pas exactement ces dimensions en œuvre. Ne dimensionnez jamais au plus juste sans tenir compte des tolérances.
Minima courants en charpente selon les règles de l’art
Pour les éléments soumis aux intempéries, on retient généralement une épaisseur minimale de 3,5 cm en extérieur, 5,8 cm en intérieur et une hauteur minimale de 6,8 cm lorsque nécessaire pour assurer la stabilité et l’aptitude au clouage. Ces valeurs orientent la conception mais ne dispensent pas du calcul.
Charges, portées et Eurocode 5
L’Eurocode 5 définit les méthodes de vérification des états limites. Dans vos notes de calcul, combinez : classe de résistance NF EN 338, classe de service, durée de chargement et coefficients modificateurs pour vérifier la flexion, le cisaillement, la compression parallèle au fil et la flèche instantanée et différée. Passer de C24 à C30 peut réduire légèrement l’épaisseur ou la hauteur de section pour une même portée et un même chargement. En classe de service plus défavorable ou en zone ventée, augmentez la section.
Pour les assemblages, tenez compte de la résistance du bois au niveau des connecteurs. Les efforts concentrés peuvent nécessiter un renfort local avec échantignoles, contreplaqués structurels ou OSB structurels en diaphragme.
Exemples d’application et choix d’essences
Pannes et chevrons en résineux
Pour une charpente traditionnelle de maison individuelle, un bois en C24 offre un bon compromis performance/coût. Les chevrons reprennent les charges de couverture et de vent vers les pannes et les murs porteurs. Pour la fourniture, voyez nos chevrons en magasin chez ETS Celle (page chevron).
Lattis et support de couverture
Les liteaux assurent le calage et la ventilation de la couverture. La planche de rive et la volige offrent un support continu si nécessaire. Selon le contexte, une essence résineuse classée 2 convient. Découvrez nos liteaux et nos voliges.
Solives et planchers
Les solives reprennent les charges des planchers et doivent être dimensionnées avec soin. En environnement plus exposé, une protection de classe d’emploi adaptée s’impose. Nous tenons des solives traitées en stock.
Connecteurs et fixations
Le dimensionnement des pièces doit être cohérent avec la résistance des connecteurs et la qualité de pose. Sabots pour appuis, équerres pour contreventement ou reprise de moments, vis bois structurelles et tirefonds assurent des assemblages fiables. Parcourez nos sabots, équerres, vis bois et tirefonds. Pour les panneaux de contreventement, utilisez des OSB structurels.
Avantages et limites des classes et sections
Avantages
Sécurité accrue : un bois classé (C24 ou D30) apporte une réserve de résistance mesurée et répétable, fiabilisant les notes de calcul.
Optimisation des sections : en classe élevée, on peut réduire la section pour la même portée, allégeant la structure et simplifiant la mise en œuvre.
Contrôle facilité : tolérances normalisées et marquage CE simplifient les vérifications à réception.
Limites
Disponibilité et coût : certaines classes élevées ou sections spécifiques peuvent être moins disponibles et plus onéreuses, nécessitant parfois des ajustements de conception ou de délai.
Sensibilité à l’humidité : un bois mal adapté à la classe d’emploi ou mis en œuvre trop humide peut se déformer et perdre en performances. Respectez classe 2 et humidité ≤ 22 %.
Assemblages critiques : une classe élevée n’excuse pas un ancrage insuffisant ; la résistance des connecteurs doit correspondre à la classe du bois.
Contrôles à réception et conformité normative

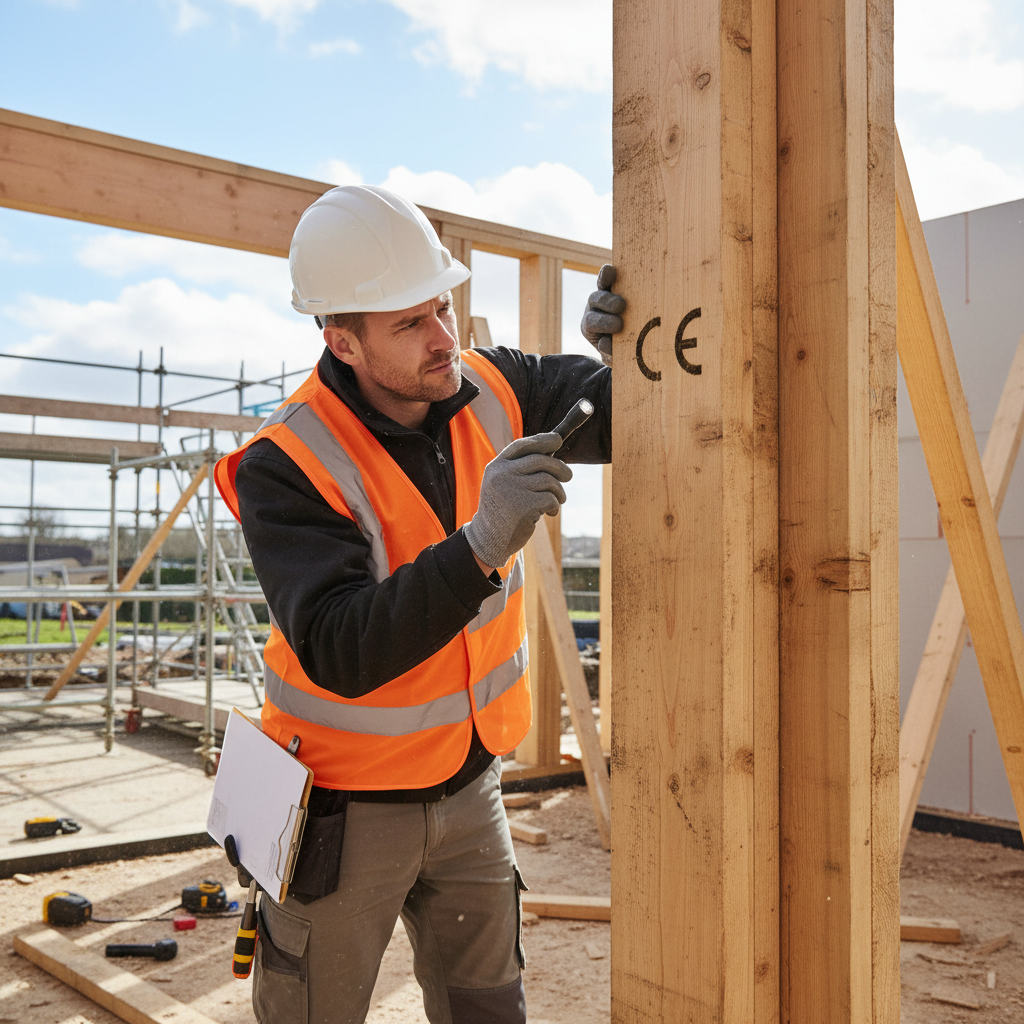

Vérifiez le marquage CE et la classe de résistance déclarée, puis contrôlez l’essence et la classe d’emploi figurant sur les documents. Inspectez les défauts visibles (fentes, nœuds, poches de résine, déformations incompatibles) et mesurez la section effective en tenant compte des tolérances applicables. Confirmez enfin l’humidité du bois avant mise en œuvre pour éviter tout retrait ultérieur.
Ces contrôles s’appuient sur NF EN 338 (classes de résistance), NF EN 335 (classes d’emploi), NF EN 336 (tolérances), NF EN 14081 (bois structuraux), Eurocode 5 (vérifications de calcul) et NF DTU 31.1 (conception et mise en œuvre).
Mini FAQ
Quelle classe de résistance choisir pour une charpente de maison ?
Pour une charpente sous couverture courante, le C24 est le meilleur compromis : performance suffisante pour des portées habituelles et large disponibilité. Pour des portées importantes ou des charges supérieures, montez en C30 ou optez pour du lamellé collé GL.
Classe d’emploi 1 ou 2 pour une charpente ?
Classe 2. Une charpente est exposée à une humidification occasionnelle. La classe 1 est réservée aux intérieurs strictement secs. En classe 2, visez une humidité ≤ 22 % et soignez la ventilation sous toiture.
Peut-on réduire la section si l’on passe de C24 à C30 ?
Oui, dès lors que les calculs à l’Eurocode 5 le confirment. Une classe supérieure autorise une section plus faible pour une même portée et un même chargement. Vérifiez toutefois tous les états limites et les contraintes d’assemblage.
Quelles tolérances sur les dimensions ?
Pour des pièces ≤ 100 mm, en classe 1 (ossature) tolérance +3 mm/−1 mm. En classe 2 (charpentes industrielles) tolérance +1 mm/−1 mm. Appuyez-vous sur la norme et les documents fournisseurs pour le contrôle.
Quelles pièces utiliser pour les assemblages ?
Adaptez les connecteurs aux efforts : sabots pour appuis, équerres pour contreventement, vis bois structurelles et tirefonds pour ancrages fiables. Consultez nos pages sabots, équerres, vis bois et tirefonds chez ETS Celle.
Synthèse
Pour dimensionner correctement une section de bois de charpente, démarrez par la classe d’emploi adaptée à l’ambiance, puis choisissez une classe de résistance conforme à la portée et aux charges. Appuyez-vous sur les tolérances à la réception et vérifiez le marquage CE. Enfin, soignez les assemblages avec des connecteurs et fixations compatibles pour garantir la tenue globale. Pour vos fournitures, parcourez notre sélection de chevrons, liteaux, voliges, sabots, équerres, vis bois, tirefonds et panneaux OSB sur notre page produits.
