Vous préparez une terrasse sérieuse qui doit durer. Le solivage terrasse bois se calcule, il ne s’improvise pas. Portée, entraxe et charges se combinent pour déterminer la section des solives et la stabilité de l’ouvrage. Nous vous donnons ici les règles éprouvées, des abaques fiables et un exemple chiffré pour un calcul portée solive sans approximation. Suivez le guide pour dimensionner correctement une structure conforme aux DTU et prête à l’usage intensif.
Comment Calculer le Solivage d’une Terrasse en Bois? (Règles et Abaques)
Temps de lecture : ~8 min
- Solivage terrasse bois définitions et normes
- Abaques et règles de dimensionnement
- Exemple de calcul pas à pas
- Cas particuliers et points d’attention avancés
- Outils de calcul et méthode de validation
- Montage structure et fixations recommandées
- Erreurs fréquentes et bonnes pratiques
- Mini FAQ
Solivage terrasse bois définitions et normes
Le solivage consiste à dimensionner les solives qui supportent les lames de terrasse. Trois paramètres s’emboîtent comme des pièces de puzzle.
- Portée : longueur libre de la solive entre deux appuis porteurs (plots béton, pilotis, poutres ou maçonnerie).
- Entraxe : espacement entre axes de solives. Généralement entre 40 et 50 cm, par exemple 47 cm pour des lames résineux en 22 × 140 mm.
- Charges : charge permanente (poids propre des lames plus solivage) et charge d’exploitation (usage). On retient environ 120 kg/m² pour les permanentes et 150 à 250 kg/m² pour l’exploitation selon l’usage extérieur.
Le dimensionnement doit respecter le DTU 51.4 pour les terrasses bois. Si la structure dépasse 1 m de hauteur ou s’apparente à un ouvrage de charpente, on se réfère aussi au DTU 31.1. Les solives se posent sur chant (hauteur plus grande que la largeur) pour maximiser la rigidité. Pour toute information réglementaire complémentaire, vous pouvez consulter le site officiel service-public.fr.
Mesurer portée et entraxe
Mesurez la portée claire entre appuis porteurs. Définissez ensuite l’entraxe en fonction des lames et des recommandations du fabricant. En pratique, nous conseillons 40 à 50 cm en pose droite et 30 à 40 cm si pose en diagonale ou pour des lames composites (30 cm en diagonale pour le composite).
Astuce chantier. Les plots réglables facilitent un entraxe constant et une assise plane. Pour une structure durable, choisissez des plots compatibles lambourdes et solives. Voir nos plots pour lambourdes pour la mise en niveau précise de vos lignes de solives.
Déterminer les charges et la bande de chargement
Additionnez la charge permanente et la charge d’exploitation retenue, puis convertissez ensuite en charge linéique par solive via la bande de chargement. Bande de chargement par solive égale entraxe multiplié par la longueur de la solive.
Exemple pour une terrasse avec entraxe 0,50 m et solives de 5,50 m : surface portée par une solive = 0,50 × 5,50 = 2,75 m². Multipliez cette surface par la charge globale (kg/m²) pour obtenir la charge reprise par une solive.
Choisir la section des solives
La section dépend de la portée, de l’entraxe et de la charge globale. Utilisez des abaques reconnus pour croiser ces critères et l’essence de bois (résineux ou feuillus). Une règle empirique utile donne un ordre de grandeur : hauteur de solive ≈ portée en centimètres ÷ 20. Cette règle ne remplace pas un contrôle à l’abaque mais permet une première estimation. Posez toujours les solives sur chant pour exploiter la hauteur.
Valider la fixation et la ventilation
Fixation : fixez les solives sur leurs appuis avec des sabots ou des équerres selon le cas. Ventilation : prévoyez des perçages de ventilation dans les solives pour limiter l’humidité, en perçant à environ 15 cm des extrémités puis un perçage tous les 50 cm en alternance.
Dégagement : laissez circuler l’air entre les bois et les parois pour favoriser l’écoulement de l’eau. Protection : utilisez une bande de protection lambourde sur les lambourdes et solives pour prolonger la durée de vie.
Abaques et règles de dimensionnement
Utiliser les abaques de solivage terrasse bois
Les abaques ci-dessous sont indicatifs pour des solives en résineux courants et une charge de service autour de 250 kg/m². Ils aident à sélectionner rapidement une section compatible avec la portée et l’entraxe choisis. Pour un projet complexe ou des cas limites, nous recommandons une validation par un bureau d’études ou un charpentier.
| Portée en mm | Entraxe 340–360 mm | Entraxe 400–420 mm | Entraxe 495–515 mm |
|---|---|---|---|
| 2500 | 38 × 150 | 38 × 150 | 38 × 150 |
| 3000 | 50 × 150 ou 38 × 175 | 63 × 150 ou 38 × 175 | 50 × 175 ou 38 × 200 |
| 5000 | 75 × 225 | 75 × 250 | 75 × 250 |
| 5500 | 75 × 250 | 100 × 250 | 100 × 280 |
| 6000 | 100 × 250 ou 75 × 280 | 100 × 280 ou 75 × 300 | 75 × 300 |
En repères minimaux simples à garder en tête pour des bois standards et une portée libre en centimètres : 200 cm ≈ 50 × 175 mm, 350 cm ≈ 75 × 200 mm, 500 cm ≈ 100 × 225 mm.
Exemple de calcul pas à pas
Étapes du calcul de solivage terrasse bois
Objectif. Dimensionner une terrasse résidentielle à usage régulier. Hypothèses. Portée de solive = 5,50 m, entraxe = 0,50 m, lames bois résineux, charge permanente ≈ 120 kg/m², charge d’exploitation ≈ 200 kg/m². Charge totale de calcul = 320 kg/m².
1. Bande de chargement par solive : 0,50 × 5,50 = 2,75 m². 2. Charge reprise par une solive : 320 × 2,75 = 880 kg environ.
3. Sélection à l’abaque : pour une portée 5500 mm et entraxe ≈ 500 mm, l’abaque indique 100 × 280 mm ; à 400 mm, 100 × 250 mm est admissible. 4. Vérification empirique : hauteur ≈ 550 ÷ 20 = 27,5 cm, cohérent avec l’abaque (250–280 mm). 5. Ajustements : réduire l’entraxe à 0,40 m pour passer à 100 × 250 mm ; charges concentrées (spa, planchas) nécessitent poutres secondaires ou augmentation de section ; bois dense ou meilleure rigidité peuvent diminuer la flèche mais conservez les marges DTU.
Conseil matériaux. Solives traitées, lambourdes compatibles (solive traitée, lambourde). Vis terrasse inox A2/A4 pour lames, tirefonds galvanisés ou inox pour ancrages (quincaillerie bois et visserie extérieure).
Cas particuliers et points d’attention avancés
Terrasses composites. Respectez strictement les entraxes du fabricant : max 40 cm en pose droite, 30 cm en diagonale pour éviter les déformations. Portées longues et hauteurs importantes. Au-delà de 1 m de hauteur ou portées > 5 m, prévoyez poutres porteuses intermédiaires et appuis dimensionnés ; suivez prescriptions charpente et contrôles de flèche.
Appuis et ancrages. Utilisez sabots métalliques et équerres structurenelles, vis bois adaptées ou tirefonds ; évitez fixations sous-dimensionnées. Ventilation et protection. Dégagement périphérique, bandes anti-capillarité sur arase des solives, pente adéquate, bande de protection lambourde, plots réglables.
Outils de calcul et méthode de validation
Calculatrices en ligne pour estimer portée admissible ou section requise et croiser avec les abaques. Règle mnémotechnique : hauteur ≈ portée (cm) ÷ 20 avant consultation de l’abaque.
Contrôle chantier : vérifiez l’entraxe réel à la pose (axe à axe) ; un écart de quelques cm peut réduire la portée admissible. Pour un projet atypique (charges élevées, sol difficile, appuis mixtes), faites valider par un charpentier (flèches, sections, ancrages).

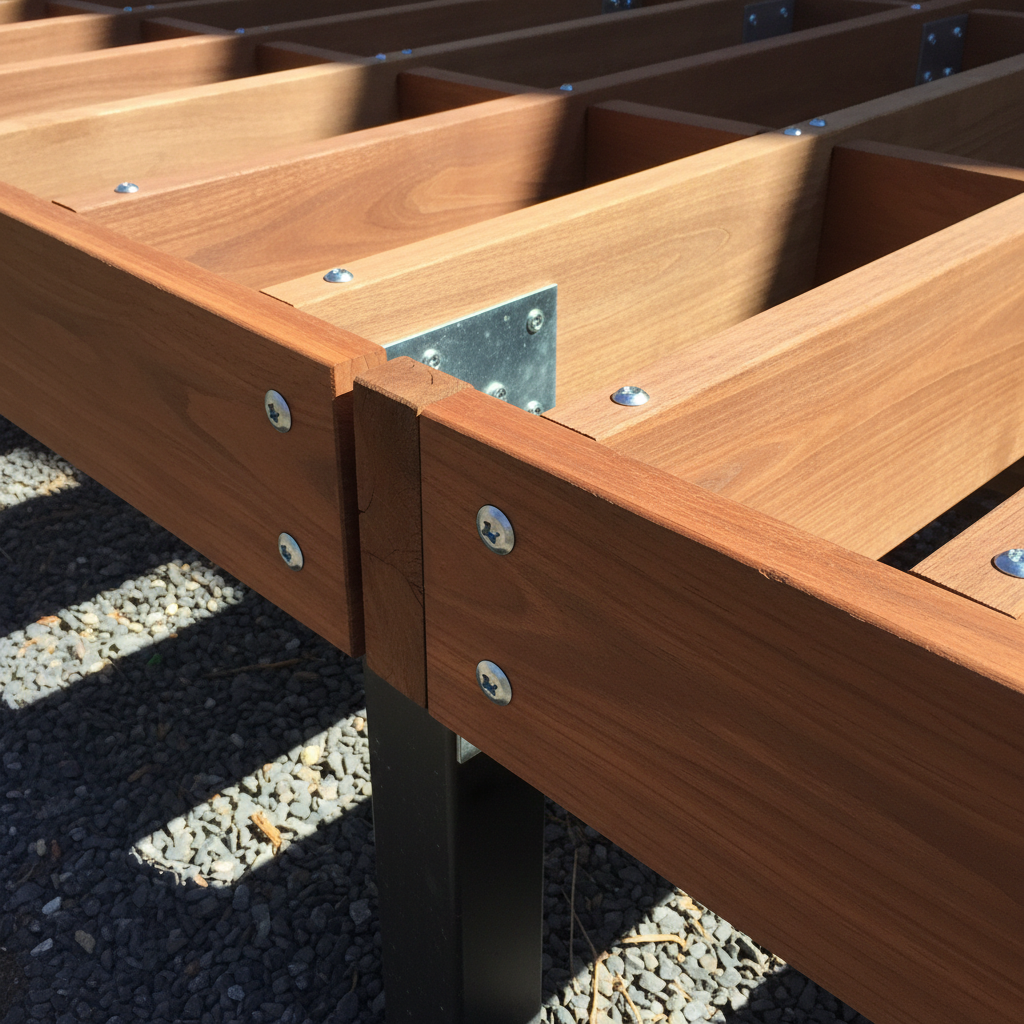

Montage structure et fixations recommandées
Implantation. Tracez axes de solives selon entraxe, positionnez et réglez plots ou supports. Mise en place des solives. Posez sur chant, calez, alignez, fixez avec sabots ou équerres ; jonctions sur appui.
Protection et fixations. Posez bande de protection sur arases, vissez lames avec vis terrasse inox adaptées, prévoyez tirefonds pour ancrages lourds ; découvrez notre quincaillerie bois et visserie extérieure. Détails essentiels. Respectez jeux de dilatation des lames et sens d’écoulement de l’eau.
Erreurs fréquentes et bonnes pratiques
Confusion lambourdes vs solives. La lambourde porte la lame. La solive porte la lambourde ou la lame selon le système, donc calculez toujours l’élément reprenant la charge. Sous-estimation des charges. 150 kg/m² convient pour usage occasionnel, mais pour usage soutenu, visez 200 à 250 kg/m² pour limiter la flèche.
Entraxe trop élevé. Restez entre 40 et 50 cm pour le bois, max 40 cm pour le composite (30 cm en diagonale). Négligence ventilation et protection. Sans bande de protection, bois absorbe l’eau ; sans ventilation, bois reste humide, donc combinez les deux. Fixations inadaptées. Privilégiez vis inox pour lames, sabots et équerres certifiés, tirefonds calibrés.
Mini FAQ
Quelle section de solive pour une portée de 3 m avec entraxe 40 cm
Selon l’abaque résineux à charge ≈ 250 kg/m², on retient 63 × 150 mm ou 38 × 175 mm. Vérifiez les données fabricant et l’usage prévu.
Quel entraxe choisir pour des lames résineux de 22 mm
Pour des lames 22 × 140 mm, un entraxe autour de 47 cm est un bon repère. En pose diagonale, réduisez l’entraxe d’environ 20 %.
Comment calculer rapidement la charge par solive
Multipliez la charge totale (kg/m²) par l’aire de la bande de chargement (entraxe × longueur de solive). Exemple : entraxe 0,45 m, solive 4,5 m → 2,025 m² × charge.
Faut-il ventiler les solives ?
Oui. Des perçages de ventilation et un dégagement des parois limitent l’humidité et prolongent la durée de vie. La bande de protection sur arases est un plus.
Quels accessoires privilégier pour la pose
Sabots pour ancrer solives aux murs ou poutres, équerres de renfort, vis terrasse inox pour lames, tirefonds pour ancrages lourds, plots réglables pour la planéité. Retrouvez solives traitées, lambourdes et fixations utiles (solive traitée, lambourde, vis terrasse inox, plot pour lambourde).
Conclusion : bien calculer le solivage terrasse bois
En résumé, le calcul du solivage terrasse bois repose toujours sur le même triptyque : portée réelle entre appuis, entraxe adapté aux lames et aux recommandations fabricants, et prise en compte rigoureuse des charges permanentes et d’exploitation. Les abaques, complétés par la règle empirique hauteur ≈ portée (cm) ÷ 20, permettent de valider rapidement une section de solive cohérente avec ces paramètres.
En structurant votre projet avec ces méthodes, en respectant les DTU et en soignant appuis, ventilation, protection et fixations, vous obtenez une terrasse en bois durable, stable et confortable à l’usage. N’hésitez pas à vérifier vos hypothèses sur chantier et à faire appel à un professionnel pour les cas particuliers ou les charges importantes.
